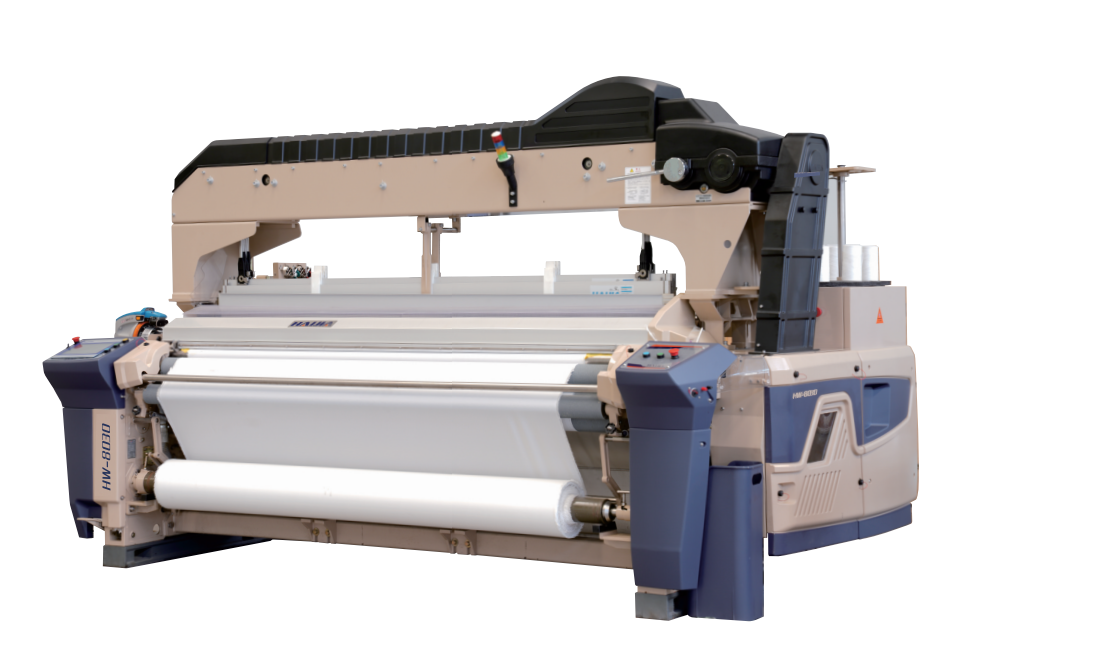

La conception améliorée du mécanisme de battage de trame et du dispositif d'ouverture, intégrant la nouvelle buse à pas court de type « U », améliore considérablement les performances d'étirage de trame, en particulier à des vitesses ultra-élevées.
Une structure de cadre robuste améliorée et un dispositif d'alimentation en chaîne amélioré réduisent le pré-tissage du chemin de surface du tissu, améliorant considérablement le battage de la trame, en particulier dans le battage à six maillons, permettant d'obtenir une vitesse et une qualité supérieures.
Le jeu axial adaptable dans l'engrenage à vis sans fin d'alimentation en chaîne assure la stabilité du dispositif d'alimentation en chaîne, s'adaptant à une large gamme de tissus - des fils très fins aux fils grossiers, des largeurs étroites aux larges et des tissus généraux aux tissus doubles.
L'utilisation d'un arbre de battage de trame en forme de U et d'un système d'équilibrage spécialisé avec des supports renforcés et un système de lubrification centralisé renforce la force de battage de trame, réduit l'usure de l'arbre et prolonge la durée de vie du métier à tisser.
Une structure de cadre repensée, avec un chemin de chaîne incliné depuis la bouche de tissage, raccourcit le chemin de la surface de tissage, permettant un tissage stable même à des densités plus élevées, réduisant la ligne de position de chaîne à 900 mm.Cela correspond à la théorie des opérations ergonomiques, améliorant considérablement les performances de battage de trame et le contrôle du tisserand.Des ajustements simples des paramètres permettent des changements de vitesse dans la machine à tisser, permettant une flexibilité dans la densité de trame et la vitesse pour les tissus complexes.
La vitesse maximale de conception peut atteindre 1400 tr/min.L'utilisation de pompes doubles et de quatre buses améliore considérablement l'efficacité du travail.
| Tableau de configuration du métier à tisser à jet d'eau | |||
Modèle | HW3851, HW3873, HW600, HW6010, HW6012, HW8010, HW8030 | ||
largeur du roseau | Largeur nominale du roseau (cm) | 150, 170, 190, 210, 230, 270, 280, 290, 300, 320, 340, 360 | |
Anche efficace | Largeur nominale du roseau : 0 ~ 65 cm (≤ 230 cm) ; 0 ~ 85 cm (＞ 230 cm) | ||
Sélection de trame | 1 couleur, 2 couleurs, 3 couleurs, 4 couleurs | ||
pouvoir | Mode de démarrage | Moteur à entraînement direct | entraînement par moteur de super démarrage |
Capacité du moteur | 2,2 kW, 2,7 kW, 3,0 kW, 3,7 kW, 4,5 kW, 6,0 kW | ||
opération en cours | Bouton de commande à une main | Bouton de commande à deux mains | |
Insertion de trame | pompe | pompe unique | double pompe |
buse | Buse normale,'U'buse | ||
Mesure de longueur et stockage de trame | （FDP）Mesure électronique de longueur (FDP) | (RDP)Mesure de longueur mécanique | |
perte | Manivelle perte : type 4 pièces, type 6 pièces | type 8 pièces | |
Délestage positif des cames : type 6, 8, 10 pièces | Type de 12,14 pièces | ||
Ratière active : type 16 pièces | |||
lâcher | chaîne lâche négative | Dispositif de chaîne lâche positif | |
Double roulement gauche et droit, mode 2 rouleaux | |||
Tension maximale | 500 kg, 1 000 kg | ||
diamètre de la semelle de la poutre | ∮800mm | ∮914mm、∮1000mm | |
prendre | Diamètre du rouleau de tissu | le maximum est de 520 MM | |
chemin de rouleau de tissu | Type S, type L | ||
Battre | Mécanisme de battage à manivelle multi-anches, arbre de battage en forme de « U » | Arbre droit solide battant | |
4 liaisons, 6 liaisons | |||
Support de trame | Type fixe au sol 2 barils/couleur | ||
Lisière | Mode planétaire mécanique | ||
Traitement des extrémités du fil | Méthode de fausse torsion de la broche | ||
Coupe de trame | Ciseaux mécaniques pour coupe trame | ||
déshydratation | Mode d'aspiration du tube micro-fendu (moteur d'aspiration d'eau électrique), séparateur air-eau de flottabilité | Bande absorbant l'eau | |
électronique | Type de fibre optique palpeur | Type photoélectrique | |
Écran tactile, préparation des commandes, démarrage, arrêt, inching et inching inversé | |||
Il peut afficher la sortie, la vitesse, l'efficacité, les temps d'arrêt, etc. | |||
Le voyant lumineux à quatre couleurs indique la raison de l'arrêt | |||
Onduleur variable/dispositif à vitesse variable | |||
Automatisation et économie de main d’œuvre | Vanne de réapprovisionnement en eau automatique, ravitaillement centralisé automatique | Régulation de vitesse à fréquence variable | |
