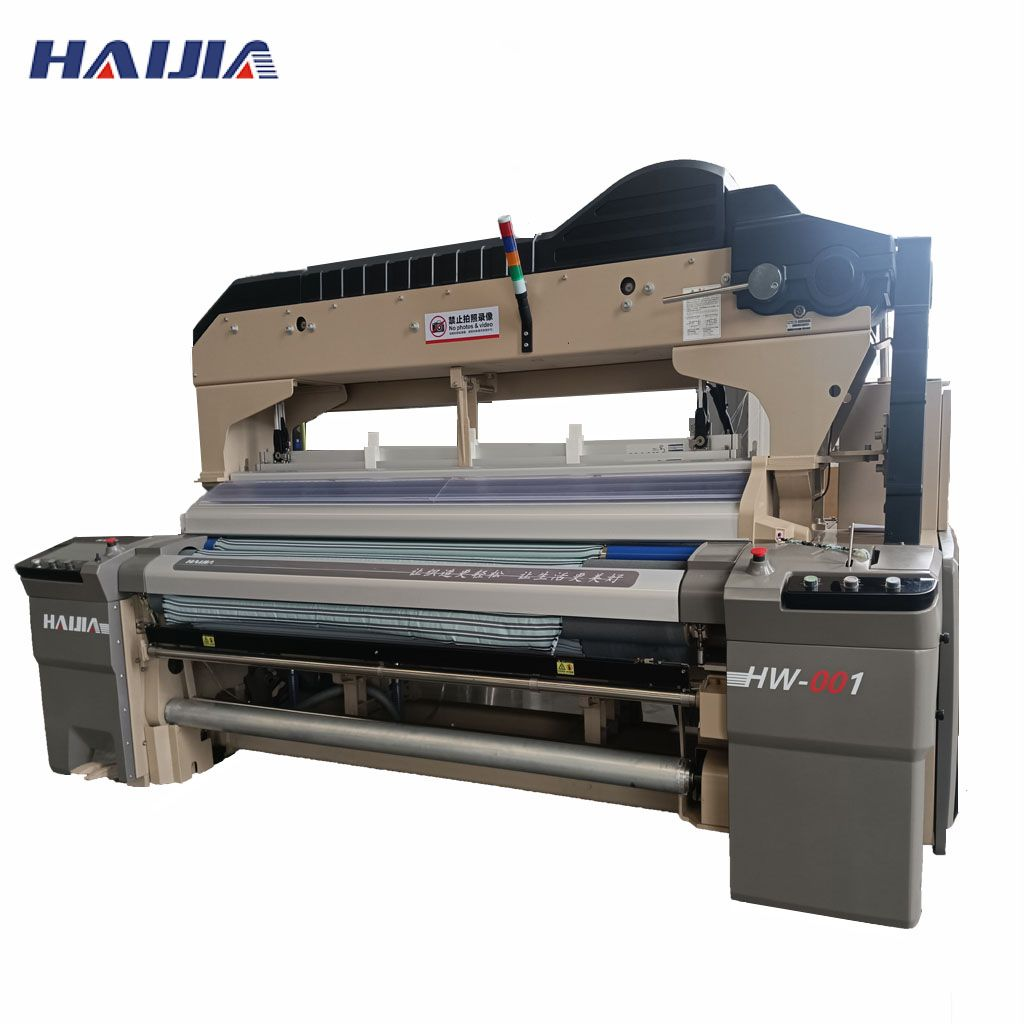

Machine à tisser à jet d'eau à grande vitesse HW-001, machine de fabrication de textiles avec doubles buses

Machine à tisser à jet d'eau à grande vitesse HW-001, machine de fabrication de textiles avec doubles buses

Ce modèle dispose d'une toute nouvelle structure de châssis et d'un tout nouveau mode de transmission, permettant une production simultanée de jet d'eau et de jet d'air sur la même plate-forme, et les pièces compatibles entre le jet d'eau et le jet d'air peuvent atteindre plus de 90 %. Les structures de dégagement, d'enroulement et de battage nouvellement conçues réduisent la chaîne de transmission, la simplifient, facilitent la maintenance et réduisent considérablement la probabilité d'apparition de stationnement et d'engrenages serrés.
Ce modèle peut s'adapter aux besoins de production de divers tissus haute densité, lourds et ultra larges, et atteindre un fonctionnement ultra-rapide, avec une vitesse maximale de plus de 1 500 tr/min.

Quantité:
État de disponibilité:





enquête Ajouter au panier

Modèle:
HW-001
Marque de produit:
HAIJIA

Description du produit

1 (1)

Paramètres du produit

NON.	Article	Paramètres techniques
1	La largeur efficace du roseau (cm)	Largeur normale des roseaux : 0 --- 65 cm (≤ 230 cm) ; 0---85 cm (≥ 280 cm)
2	Mode de démarrage	Moteur à entraînement direct ; Entraînement par moteur de super démarrage (en option)
3	Capacité du moteur	2,2 kW, 2,7 kW, 3,0 kW, 3,7 kW, 4,5 kW, 6,5 kW
4	Opération en cours	Bouton de commande à une main ； Bouton de commande à deux mains (en option)
5	Pompe	Pompe unique ; Double pompe (facultatif)
6	Ajutage	Buse normale, buse en forme de « U »
7	Perte de manivelle	Type 4 pièces ； Type 6 pièces ； Type 8 pièces (en option)
8	Délestage positif de la came	Type 6,8,10 pièces, type 12,14 pièces (en option)

Machine à tisser à métier à tisser à jet d'eau série HW-001

Le tissage au jet d'eau de la série HW-001 a été considérablement renforcé dans le fuselage ;

S'adapter au tissage de la plupart des tissus ; tels que le denier ultra fin, le tissu occultant ultra haute densité, le tissu airbag, etc.

Il a également été grandement amélioré en termes d'imperméabilisation et peut être largement utilisé dans le tissage de divers tissus. La vitesse maximale peut atteindre 1500 tr/min.

En prenant comme exemple un tissu 75D, la densité de trame la plus élevée est de 80 navettes/cm (205 fils par pouce).

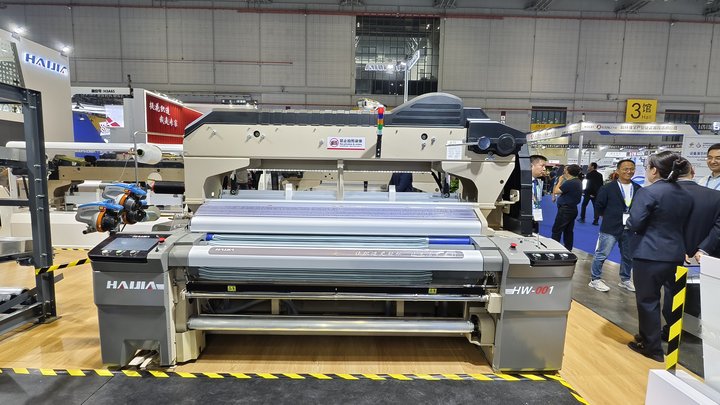

001

Description du produit

Jet d'eau, cadre et structure de transmission compatibles avec le jet d'air

Cadre et structure de transmission compatibles jet d'eau/jet d'air

Cadre plus solide :

1. La poutre supérieure avant est constituée de tuyaux en acier à ultra haute résistance de grande section, et les trois supports restants sont des structures de tubes rectangulaires de grande section.
2. Plusieurs structures de renfort centrales à quatre côtés fixent fermement les quatre poutres et la boîte de battage ensemble.
3. Le panneau mural supérieur est une conception flexible sans structure de boîte de vitesses, le panneau mural inférieur est une conception semi-ouverte sans structure de boîte de vitesses (sauf pour les ouvertures en plan).

La structure de cadre solide ci-dessus répond aux besoins de production ultra-rapide de tissage de tissus haute densité et lourds. Il a une structure solide et de faibles vibrations. La structure sans boîte de vitesses évite les coûts de maintenance élevés causés par les dégâts des eaux.

Nouvelle structure à ouverture simple

1. Structure d'entraînement unilatérale, les deux bielles de levage et de harnais sont installées des deux côtés du panneau mural inférieur et à l'écart du réservoir d'eau, ce qui réduit les dommages causés par l'intrusion d'eau dans le roulement.
2. Chaque bielle de transmission, arbre de support, tige de levage de lisse, broche de connexion et bague sont redessinés pour avoir une résistance plus élevée et une plus grande résistance à l'usure. Chaque modèle de roulement de transmission est agrandi et a une plus grande capacité portante.
3. L'engrenage de transmission de la machine de perte de manivelle est traité avec ultra-précision, plus résistant à l'usure, engrènement précis et à faible bruit.
4. Les roulements et les bagues de toutes les pièces motrices du cadre de lisse peuvent réaliser une lubrification centralisée et régulière.
La conception ci-dessus garantit la longue durée de vie de la pièce à ouverture simple en fonctionnement ultra-rapide.

Système de chute automatique du tissu

Système de chute du tissu entièrement automatique, le système de contrôle du métier à tisser émet des instructions en fonction de la longueur du tissu réglée. Une fois que le métier à tisser reçoit le signal de chute du tissu, il coupe automatiquement le tissu et libère le rouleau de tissu, qui est ensuite transporté jusqu'à l'entrepôt par AGV.

Nouveau type de boîtier de déchargement

1. Le boîtier de turbine, les turbines et les tiges de défilement nouvellement conçus sont fabriqués avec précision en acier allié à haute résistance et résistant à l'usure pour assurer la précision de la transmission.
2. Chaque roulement de l'engrenage de la turbine est lubrifié par bain d'huile.
3. La transmission à engrenages hélicoïdaux est utilisée dans la boîte de vitesses de transmission pour augmenter la capacité portante, est plus adaptée au fonctionnement à grande vitesse et est plus résistante à l'usure.4
. Les modèles de roulements dans la boîte sont agrandis et la capacité portante est doublée. Les améliorations structurelles ci-dessus permettent à la boîte de déchargement d'avoir une durée de vie plus longue, une capacité portante plus élevée et une précision de transmission plus élevée.

Système d'inspection visuelle des ruptures de fils de chaîne

Système d'inspection visuelle des ruptures de fil de chaîne

La caméra patrouille et détecte automatiquement, et lorsqu'une rupture de chaîne est détectée, elle envoie rapidement un signal d'arrêt au métier à tisser. Après l'arrêt du métier à tisser, l'opérateur du métier à tisser est rapidement appelé pour éliminer le problème, réduisant ainsi efficacement le temps de réparation des ruptures de chaîne, réduisant considérablement la génération de tissus défectueux et réduisant l'intensité du travail d'inspection des patrouilles de l'opérateur du métier à tisser.

Sans entretien

1. La structure de transmission principale, la boîte de déchargement, la boîte de réception et la structure d'engrenage de lisière en gaze sont toutes lubrifiées par bain d'huile et la machine de vidange d'huile est utilisée pour changer rapidement l'huile lubrifiante, qui a une efficacité de maintenance élevée, prolonge le cycle de vidange d'huile et ne nécessite aucun entretien pendant le cycle, la transmission secondaire. La structure adopte une lubrification centralisée automatique, éliminant la maintenance manuelle.
2. La structure de transmission modulaire rend le remplacement et la maintenance des pièces simples, efficaces et peu coûteux.

Présentation de l'entreprise

HAIJIA Machinery a été fondée en 1995 et son siège social est situé à Qingdao, en Chine. Près de 30 ans de développement continu. Grâce à des efforts inlassables, nos produits ont été exportés vers plus de 30 pays à travers le monde. À l'heure actuelle, Haijia Machinery a créé un groupe d'entreprise compétitif au niveau international intégrant la R&D, la conception, la fabrication, le marketing et le service après-vente. nous disposons de deux usines de fabrication intelligentes, d'une grande usine auxiliaire, de six bureaux dans le pays et à l'étranger et d'une plate-forme de service Zhiduoduo SaaS pour les pièces de rechange de machines textiles. Nous disposons d'un département R&D comprenant plus de 100 ingénieurs qui améliorent et engagent notre gamme de support. avec plus de 600 employés, couvre 150 000 m² et une capacité de production annuelle de plus de 20 000 unités.

d06c1a9d6a08e9835acfd41a2463a1e

Emballage et expédition

6 (2)

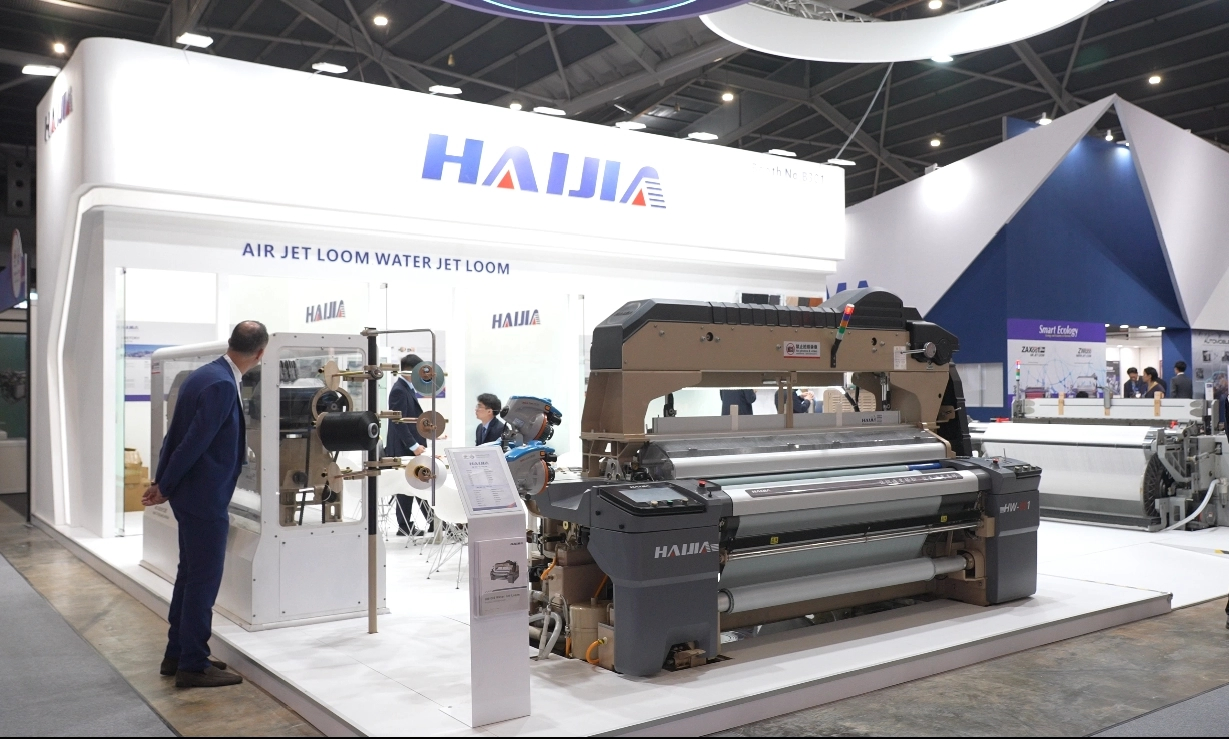

Notre exposition

FAQ

À propos du métier à tisser à jet d'eau

Question : Quelle vitesse de rotation un métier à tisser à jet d'eau peut-il atteindre ?
Réponse : La vitesse de rotation d'un métier à tisser est liée à des facteurs tels que la largeur du roseau, le type de tissu et les spécifications du fil. Notre modèle 8010 est conçu pour tourner à une vitesse maximale de 1200 tr/min, mais peut varier légèrement selon le type de tissu.

Question : Quelle est la consommation électrique d’un métier à jet d’eau ?
Réponse : La consommation électrique des métiers à jet d'eau est liée à la puissance du moteur approprié, généralement entre 2,2 kW et 4,5 kW. Les utilisateurs peuvent choisir d'installer une broche motorisée, ce qui permet d'économiser 20 à 25 % d'énergie en plus par rapport aux moteurs asynchrones ordinaires.

Question : Combien d'eau un métier à jet d'eau consomme-t-il par jour ?
Réponse : La consommation d'eau d'un métier à jet d'eau est liée à la vitesse du métier, à l'efficacité de fonctionnement et à la densité chaîne et trame du tissu. D'une manière générale, la consommation quotidienne moyenne d'eau sur 24 heures est de 3 à 5 tonnes. Le métier à tisser à jet d'eau avec système de traitement par circulation d'eau peut permettre un recyclage de l'eau à 100 %.

Question : Quels types de métiers à tisser à jet d'eau en tissu peuvent être fabriqués ?
Réponse : Les métiers à jet d'eau sont largement utilisés dans le domaine des fibres chimiques. Les produits courants à haute densité tels que les tissus d'habillement, les produits textiles de maison, les tissus en spandex, les tissus d'ombrage, les tissus pour bagages, les tissus de doublure et les tissus moelleux peuvent être tissés à l'aide de métiers à jet d'eau.

Question : Quel est le prix ?
Réponse :Actuellement, nous avons développé 3 séries différentes de métiers à jet d'eau, avec des prix allant de 9 000 $ à 30 000 $. En fonction de la densité du tissu de l'utilisateur, nous vous recommandons le modèle approprié.

À propos de Haijia

Question : Depuis combien de temps votre entreprise fabrique-t-elle des machines ?
Réponse : Depuis sa création en 1995, Haijia se concentre depuis 30 ans sur la R&D et la fabrication de métiers à tisser à jet d'eau et de métiers à jet d'air, livrant 180 000 machines dans 30 pays et régions du monde, avec une part de marché classée première dans l'industrie pendant dix années consécutives.

Question : Quelle est la durée de vie de la machine Haijia ?
Réponse : Les métiers à tisser Haijia sont fabriqués à l'aide des meilleurs équipements de traitement de l'industrie et disposent du processus de pulvérisation électrophorétique le plus avancé de l'industrie. Les capacités anticorrosion et antirouille de la machine ont été considérablement améliorées et sa durée de vie est 2 à 3 fois plus longue que celle des autres marques. Actuellement, la date de production de la machine opérationnelle sur le marché remonte à 2010.

Question : Quelle est la durée de la garantie de la machine ?
Réponse : La période de garantie standard de l'industrie est d'un an et la durée de garantie de la machine d'exportation sera prolongée de manière appropriée de 2 à 3 mois en fonction de la durée du voyage.
